Beschreibung

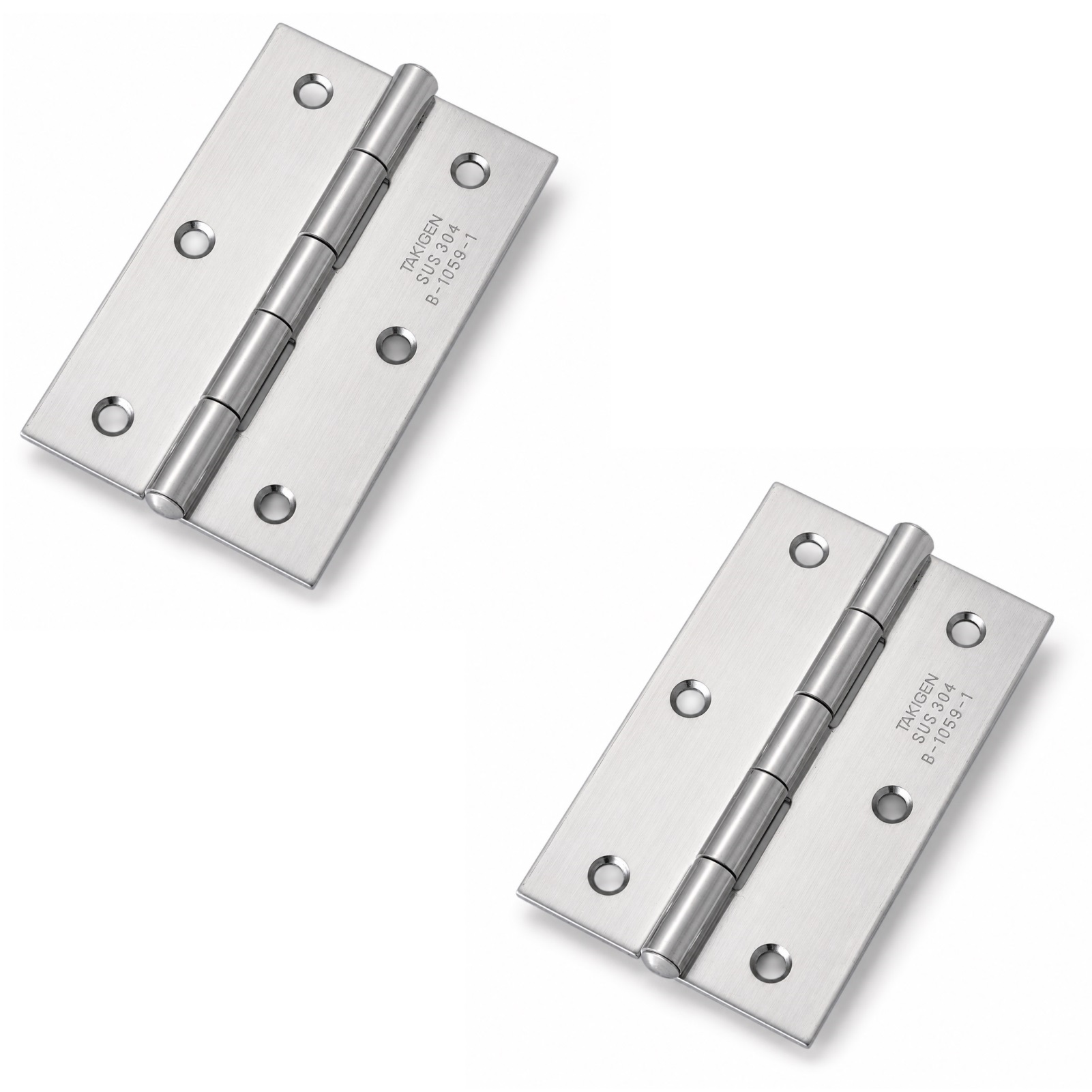

2 Stück hochwertiges Aufschraubscharnier, aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301), Oberfläche: glänzend poliert, B-1059-1 (10657), Größe: 89 mm (3-1/2″), Tragkraft: 13 kg (29 lbs)
Anwendung:
Robustes Flachscharnier für Maschinentüren, Gehäusetüren, Wartungsklappen und vieles mehr.
Das Aufschraubscharnier B-1059-1 (10657) verbindet Türen oder Klappen mit einem Korpus oder Rahmen und ermöglicht eine einfache, dauerhafte Drehbewegung.
Die flache Bauform eignet sich besonders für aufgeschraubte Anwendungen an Gehäusen, Maschinenabdeckungen und Schränken.
SUS304-Edelstahl bietet eine gute Korrosionsbeständigkeit und macht das Scharnier auch für feuchte oder anspruchsvollere Umgebungen geeignet.
Die polierte Oberfläche sorgt für eine saubere, hochwertige Optik und erleichtert die Reinigung.
6 Senkbohrungen ermöglichen eine stabile Befestigung, wobei die Schraubenköpfe weitgehend bündig mit den Scharnierblättern abschließen können.
Bei vertikaler Verwendung von zwei Scharnieren beträgt das Referenz-Türgewicht bei einer Türgröße von 1000 x 500 mm bis zu 13 kg.
Die hochwertigen Flachscharniere B-1059-1 eignen sich unter anderem perfekt für:
- Maschinenabdeckungen
- Edelstahlgehäuse
- Schaltschränke
- Geräteklappen
- Schranktüren
- Maschinentüren
- Gehäusetüren
- Wartungsklappen
Technische Details:
- Gewicht: 70 g (für 2 Stück: 140 g)
- Belastbarkeit (Tragkraft): 13 kg (29 lbs) – für 2 Stück
- Größe: 89 mm (3-1/2″)
- Erhältlich in 5 Größen: 38 mm, 51 mm, 64 mm, 76 mm und 89 mm
- Einfache Montage, stabil
- Materialstärke 1,2 mm (3/64″)
- Sechs versenkte Befestigungsbohrungen
- Befestigungsbohrungen mit ⌀5 mm
- Senkung mit ⌀7 mm
- Scharnierstift mit ⌀5 mm
- Scharnierrolle mit ⌀7,5 mm Außendurchmesser
- Fünf Gelenksegmente
- Referenz-Tür für die Gewichtsangabe: 1000 mm (39-3/8″) x 500 mm (19-11/16″)
- Für unterschiedliche Tür- und Klappenanwendungen geeignet
- Glänzend poliert
- witterungsbeständig, rostfrei bzw. korrosionsbeständig
- Hohe Markenqualität von TAKIGEN®
Oberfläche:
- Glänzend poliert
- Glänzend polierte Oberflächen bei Möbelbeschlägen und Komponenten verbessern die Ästhetik und verleihen ihnen ein hochwertiges, edles Erscheinungsbild
- Außerdem erleichtert die glatte Oberfläche die Reinigung und sorgt für eine geringere Anhaftung von Schmutz und Verunreinigungen
Montage:
- Die Befestigung erfolgt mit 6 x Senkkopfschrauben aus Edelstahl V2A, ca. ⌀3,5 mm (nicht im Lieferumfang enthalten)
- Das Flachscharnier verfügt über 6 Befestigungsbohrungen mit Senkung
- Das Flachscharnier wird zunächst in der gewünschten Position an Tür bzw. Klappe und Rahmen ausgerichtet
- Die 6 Befestigungspunkte werden entsprechend dem Lochbild angezeichnet und abhängig vom verwendeten Material vorgebohrt bzw. mit Gewinden versehen
- Anschließend wird das Scharnier mit geeigneten Senkkopfschrauben befestigt
- Für eine optisch saubere Montage sollten die Schraubenköpfe möglichst bündig in den Senkungen liegen
- Vor dem endgültigen Festziehen muss geprüft werden, ob Tür oder Klappe frei und ohne Verspannung bewegt werden kann
Die Abmessungen:
- Länge: 89 mm (3-1/2″)
- Breite: 56 mm (2-13/64″)
- Materialstärke: 1,2 mm (3/64″)
- Lochbildmaß: 69 mm (2-23/32″)
- Anzahl der Gelenksegmente: 5
Für weitere Maße und Details siehe technische Zeichnung.
Material:
- Die Flachscharniere B-1059-1 werden aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301) hergestellt
- Edelstahl SUS304 zeichnet sich durch seine hohe Korrosionsbeständigkeit und Langlebigkeit aus, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht
- Darüber hinaus bietet er eine ansprechende Oberfläche, die sowohl modern als auch pflegeleicht ist
Im Lieferumfang enthalten:
- 2 Stück Flachscharnier B-1059-1 (10657) aus massivem rostfreiem Edelstahl SUS304, glänzend poliert, 89 mm (3-1/2″)
- Dieser Artikel enthält keine Befestigungsschrauben
Artikelnummern des Herstellers:
- Artikel Kennnummer: 10657
- Artikelnummer: B-1059-1
Hersteller: TAKIGEN (Japan)
