Beschreibung

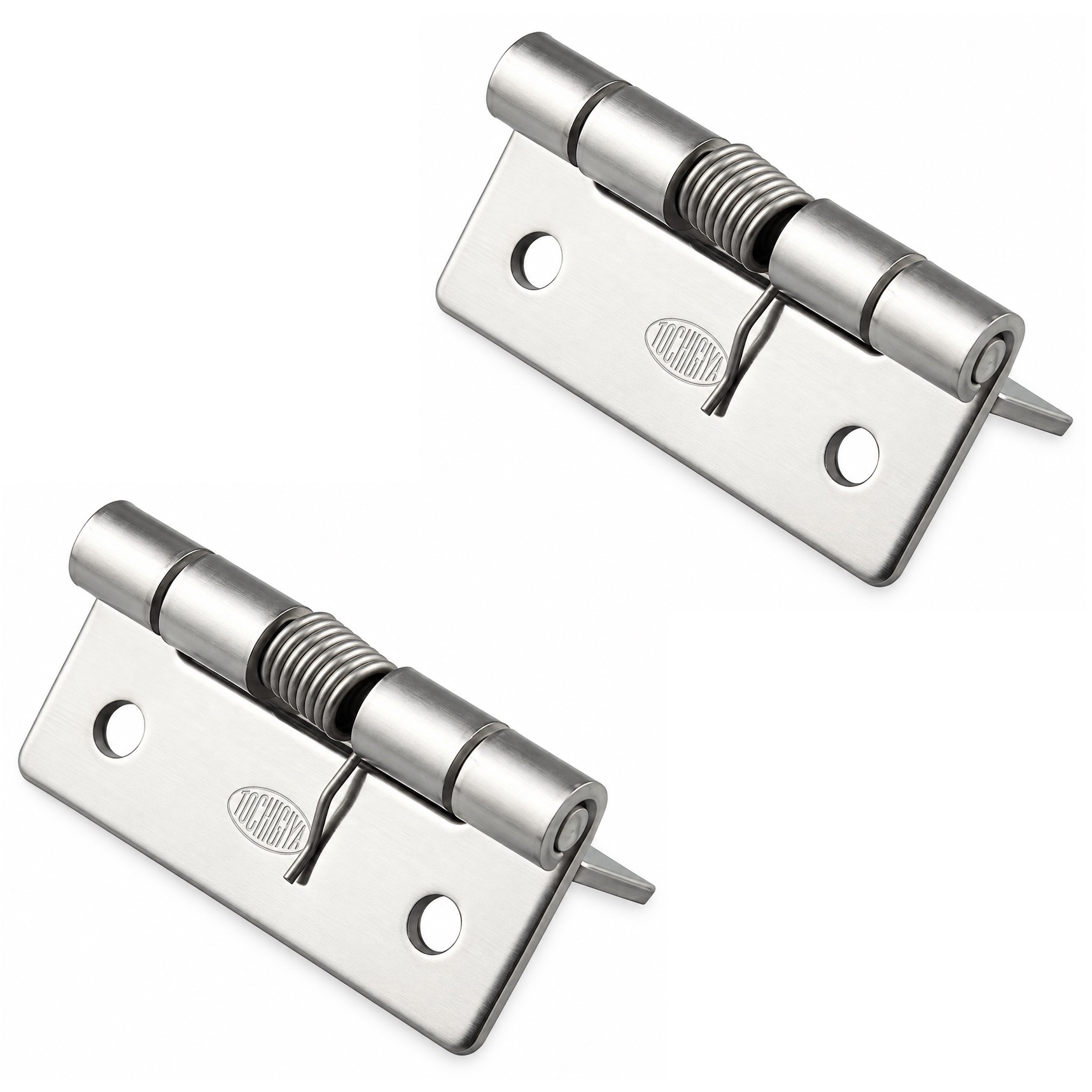

2 Stück hochwertiges Federband, Drehmoment: 12,3 N·m, aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301), Oberfläche: naturbelassen (unbearbeitet), TH-61SUS-2, Größe: 32 mm (1-17/64″)

Anwendung:

Robustes Federscharnier für Geräteklappen, Gehäusetüren, Abdeckungen und vieles mehr.

Das Federscharnier TH-61SUS-2 unterstützt das selbsttätige Öffnen von Klappen und leichten Türen durch eine integrierte Feder im Scharnierstift.



Die Federkraft wirkt in Öffnungsrichtung und unterstützt dadurch das Aufschwenken beweglicher Bauteile.

In der freien Stellung befindet sich das Scharnier bei 90°, wodurch es sich besonders für Geräteklappen, Abdeckungen und Gehäusetüren eignet.

Die vollständig aus SUS304 gefertigte Konstruktion bietet eine hohe Korrosionsbeständigkeit und eignet sich auch für anspruchsvollere Einsatzbedingungen.

Vier Befestigungsbohrungen ermöglichen eine einfache und sichere Schraubmontage.

Durch die kompakten Abmessungen von 32 mm (1-17/64″) x 38 mm (1-1/2″) lässt sich das Federscharnier platzsparend in Geräte-, Gehäuse- und Maschinenkonstruktionen integrieren.

Die hochwertigen Federscharniere TH-61SUS-2 eignen sich unter anderem perfekt für:

• Wartungsklappen
• Maschinenverkleidungen
• Bürogeräte
• Kommunikationsgeräte
• Messgeräte
• Geräteklappen
• Gehäusetüren
• Abdeckungen

Technische Details:

• Drehmoment: 12,3 N·m
• Gewicht: 19 g (für 2 Stück: 38 g)
• Größe: 32 mm (1-17/64″)
• Erhältlich in 4 Drehmomenten: 1,9 N, 8,8 N, 12,3 N und 12,8 N
• Einfache Montage, stabil
• Federkraft in Öffnungsrichtung
• Feder in den Scharnierstift integriert
• Freie Stellung bei 90°
• 4 Befestigungsbohrungen
• Befestigungsbohrungen mit ⌀3,2 mm (1/8″)
• Materialstärke: 1,5 mm (1/16″)
• Kompakte Bauform mit 32 mm (1-17/64″) x 38 mm (1-1/2″)
• Referenz-Federkraft an Position a: 5,9 N (600 gf)
• Referenz-Federkraft an Position b: 7,8 N (800 gf)
• Referenz-Federkraft an Position c: 12,3 N (1250 gf)
• Für leichte Türen und Klappen geeignet
• Naturbelassen (unbearbeitet)
• witterungsbeständig, rostfrei bzw. korrosionsbeständig
• Hohe Markenqualität von TOCHIGIYA®

Oberfläche:

• Naturbelassen (unbearbeitet)
• Die Materialoberfläche bleibt sichtbar und ist nicht durch eine zusätzliche Beschichtung verdeckt

Montage:

• Die Befestigung erfolgt mit 4 x M3-Linsenkopfschrauben bzw. Flachrundkopfschrauben, vorzugsweise aus Edelstahl (nicht im Lieferumfang enthalten)
• Das Federband TH-61SUS-2 verfügt über 4 Befestigungsbohrungen
• Zuerst müssen die Befestigungspunkte entsprechend dem Lochbild von 20 mm (25/32″) x 26 mm (1-1/32″) angezeichnet und die erforderlichen Montagebohrungen vorbereitet werden
• Das Federscharnier wird anschließend mit einem Scharnierflügel an der feststehenden Fläche und mit dem anderen Scharnierflügel an der beweglichen Klappe oder Tür befestigt
• Dabei muss die Einbaurichtung so gewählt werden, dass die Federkraft in die gewünschte Öffnungsrichtung wirkt
• Zur Befestigung eignen sich vier M3-Linsenkopfschrauben beziehungsweise bei Holzuntergründen Schrauben mit ⌀3 mm
• Die Schrauben werden gleichmäßig angezogen, ohne die Scharnierflügel zu verformen
• Abschließend muss die Klappe mehrmals bewegt und die gewünschte Öffnungswirkung des Federscharniers geprüft werden (für weitere Details, siehe Montagezeichnung)



Die Abmessungen:

• Gesamtbreite: 32 mm (1-17/64″)
• Gesamthöhe: 38 mm (1-1/2″)
• Materialstärke: 1,5 mm (1/16″)
• Horizontaler Lochabstand: 20 mm (25/32″)
• Abstand Oberkante bis Bohrungsmitte: 6 mm (15/64″)
• Vertikaler Lochabstand: 26 mm (1-1/32″)
• Befestigungsbohrungen: 4 x ⌀3,2 mm (1/8″)
• Eckenradius: R1,5 mm (1/16″)
• Scharnierstift: ⌀3 mm (1/8″)
• Freie Stellung: 90°



Für weitere Maße und Details siehe technische Zeichnung.

Material:

• Die Federscharniere TH-61SUS-2 werden aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301) hergestellt
• Edelstahl SUS304 zeichnet sich durch seine hohe Korrosionsbeständigkeit und Langlebigkeit aus, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht
• Darüber hinaus bietet er eine ansprechende Oberfläche, die sowohl modern als auch pflegeleicht ist

Im Lieferumfang enthalten:

• 2 Stück Federscharnier TH-61SUS-2 aus massivem rostfreiem Edelstahl SUS304, naturbelassen (unbearbeitet), 32 mm (1-17/64″)
• Dieser Artikel enthält keine Befestigungsschrauben

Artikelnummern des Herstellers:

• Artikel Kennnummer: TH-61SUS-2

Hersteller: TOCHIGIYA (Japan)
