Beschreibung
Praktische Verbindungsstange für Einhandbedienung, aus robuster Aluminiumlegierung (Aluminium), Oberfläche: eloxiert, EB-907560 und EB-907572, Ausführung: für zwei Klappkonsolen
Anwendung:
Verbindungshebel für Einhandbedienung für Robust Soft von ROCA und EB-DA Klappkonsole.
Zwei Klappkonsolen können mit einer Hand gleichzeitig betätigt werden
Die praktische Verbindungsstange aus robuster Aluminiumlegierung verbindet zwei Sugatsune EB-DA oder zwei ROCA Robust Soft Klappkonsolen zu einer synchronisierten Einheit.

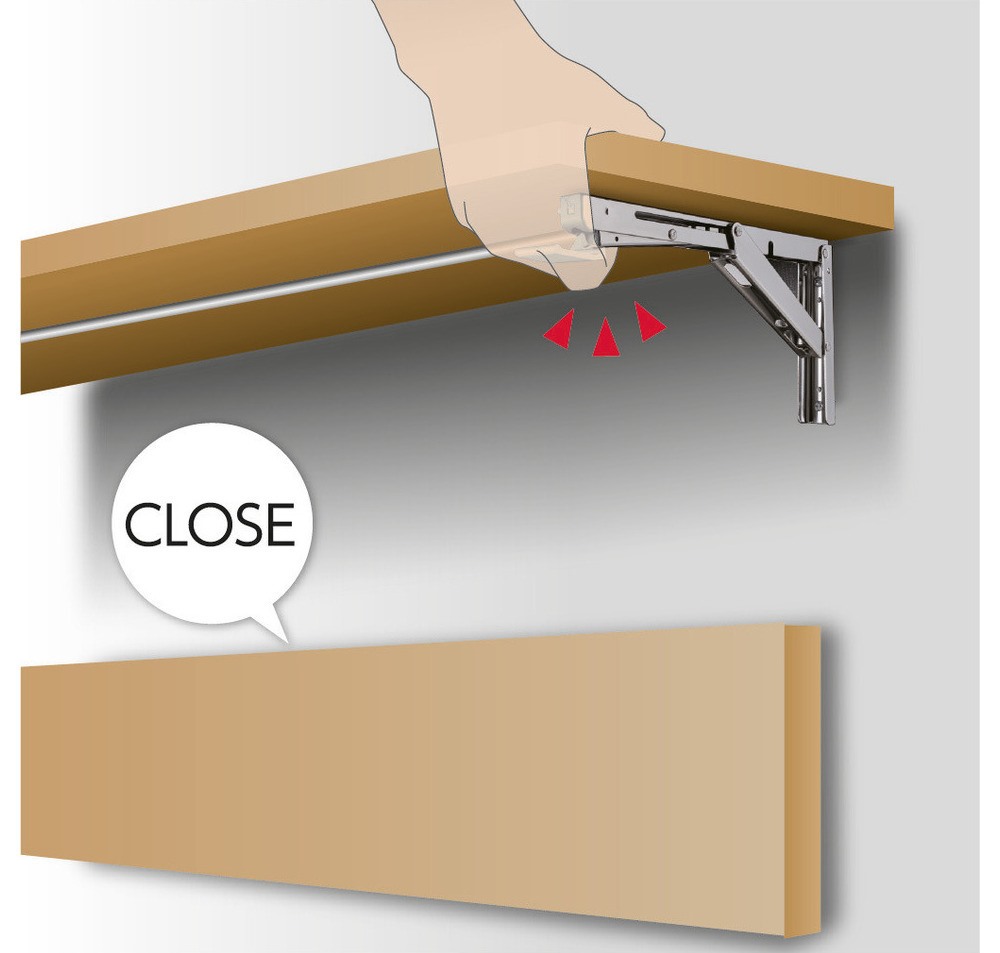

Durch die Kopplung lassen sich breite Klapptische mit nur einer Hand ein- und ausklappen.
Die Aluminium-Stange kann passend auf die gewünschte Breite gekürzt (abgelängt) werden und bleibt dabei verwindungsarm.
Eine optional verwendbare Mittellagerung verhindert Durchbiegen bei Spannweiten über 700 mm (27-9/16″).
Die hochwertigen Verbindungsstangen 120-046-397 und 120-046-395 passen unter anderem perfekt zu:
- Robust Soft von ROCA und EB-DA Klappkonsole
Technische Details:
- Ausführung: für zwei Klappkonsolen
- Gewicht: 212 g
- Größe: 1500 mm (59-1/16″)
- Lieferbar in zwei Ausführungen: für zwei Klappkonsolen und für drei Klappkonsolen
- einfache Montage, praktisch, stabil
- Mehrere Hebel für Einhandbedienung
- Maximale Entfernung zwischen den Klappkonsolen: 1539 mm (60-19/32″)
- Stange individuell kürzbar (ablängbar)
- Nachrüstbar an vorhandenen EB-DA oder ROCA Robust Klappkonsolen
- eloxiert
- Aluminiumlegierung (Aluminium, robust)
- hohe Markenqualität von Sugatsune / LAMP®
Oberfläche:
- Eloxiert
- Eloxierte Oberflächen bieten eine erhöhte Haltbarkeit und Korrosionsbeständigkeit, wodurch sie besonders langlebig und pflegeleicht sind, ideal für stark beanspruchte Bereiche wie Küchen und Badezimmer
- Zudem verleihen sie durch ihre metallische Optik und Farbvielfalt modernen Innenräumen ein stilvolles und hochwertiges Erscheinungsbild
Montage:
- Die Verbindungsstange muss vor der Montage auf die lichte Distanz zwischen den Hebelachsen der EB-DA bzw. ROCA Robust Soft Konsolen minus 39 mm (1-17/32″) gekürzt werden
- Die gekürzte Stange muss anschließend über die mitgelieferten Führungsbuchsen in die beiden Hebelarme eingeschoben und mit den Splinten gesichert werden
- Die Hebelarme müssen bündig an den außenliegenden Laschen der Konsolen ausgerichtet und mit ⌀4,5 mm Linsenkopf-Blechschrauben fest verschraubt werden
- Die Montageplatten müssen plan aufliegen; unebene Untergründe sind gegebenenfalls zu unterfüttern, um Verspannungen zu vermeiden
- Bei Spannweiten über 700 mm (27-9/16″) muss die optional verwendbare Mittellagerung mittig verschraubt werden, damit die Stange nicht durchbiegt (für weitere Details, s. Montagezeichnung)
Die Abmessungen:
- Länge der Verbindungsstange: 1500 mm (59-1/16″)
- Materialstärke der Verbindungsstange: ⌀10 mm (25/64″)
- Länge des Hebelarms: 66 mm (2-19/32″)
- Tiefe des Hebelarms: 48 mm (1-57/64″)
Für weitere Maße und Details s. technische Zeichnung.
Material:
- Die Verbindungsstangen 120-046-397 und 120-046-395 werden aus robuster Aluminiumlegierung (Aluminium) hergestellt
- Aluminiumlegierung bietet eine hervorragende Korrosionsbeständigkeit und Langlebigkeit, was sie ideal für den Einsatz in Möbelbeschlägen macht
- Zudem ist sie leicht und dennoch stark, was die Handhabung und Installation erleichtert, ohne die Stabilität zu beeinträchtigen

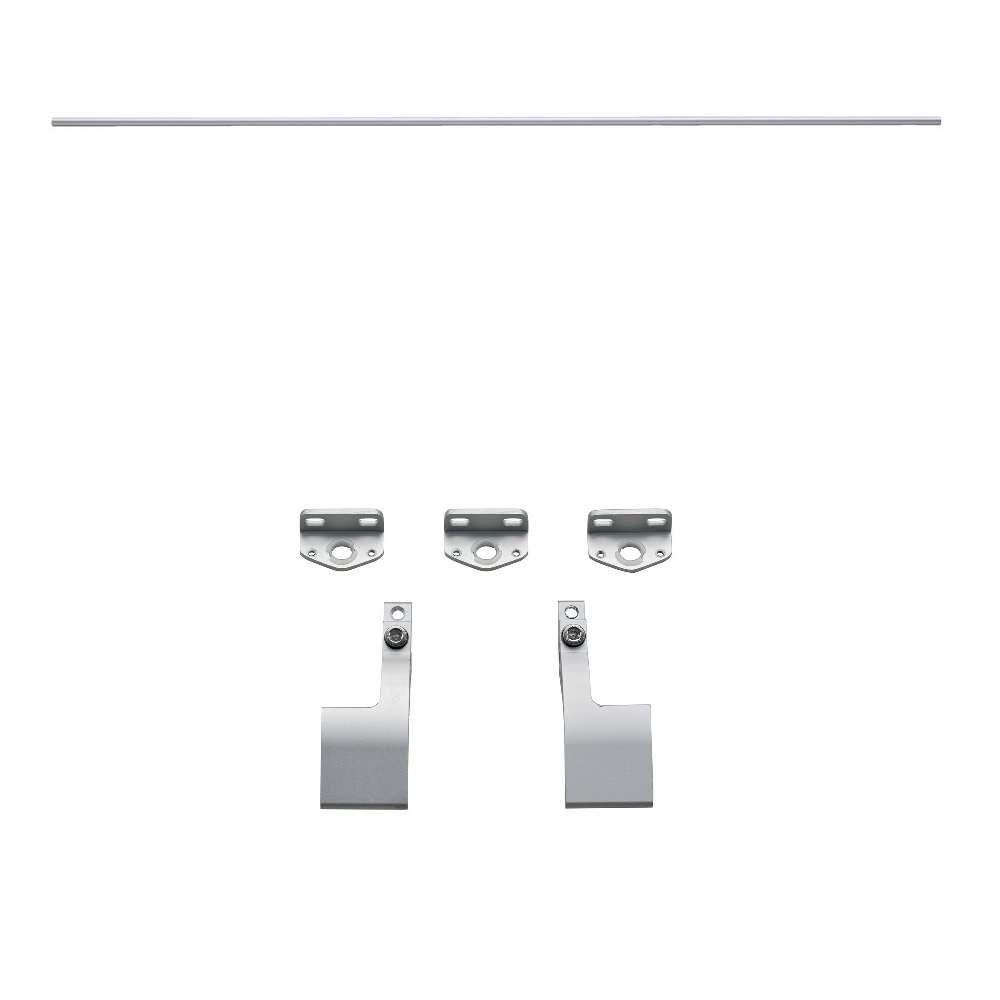

Im Lieferumfang enthalten:
- 1 Stück Verbindungsstange 120-046-397 und 120-046-395 aus robuster Aluminiumlegierung, eloxiert, Ausführung: für zwei Klappkonsolen
- Zwei Stück Hebelarme aus Aluminiumlegierung
- Drei Stück Führungsbuchsen aus Aluminiumlegierung
- Achtung: die Verbindungsschrauben sind nicht im Lieferumfang enthalten
Produktvideo anschauen:
Zusätzliche Informationen:
Artikelnummern des Herstellers:
- Artikel Kennnummer: 120-046-397 und 120-046-395
- Artikelnummer: EB-907560 und EB-907572
- EAN Nummer: 4510932219891 und 4510932219877
Hersteller: Sugatsune / LAMP® (Japan)
