Beschreibung

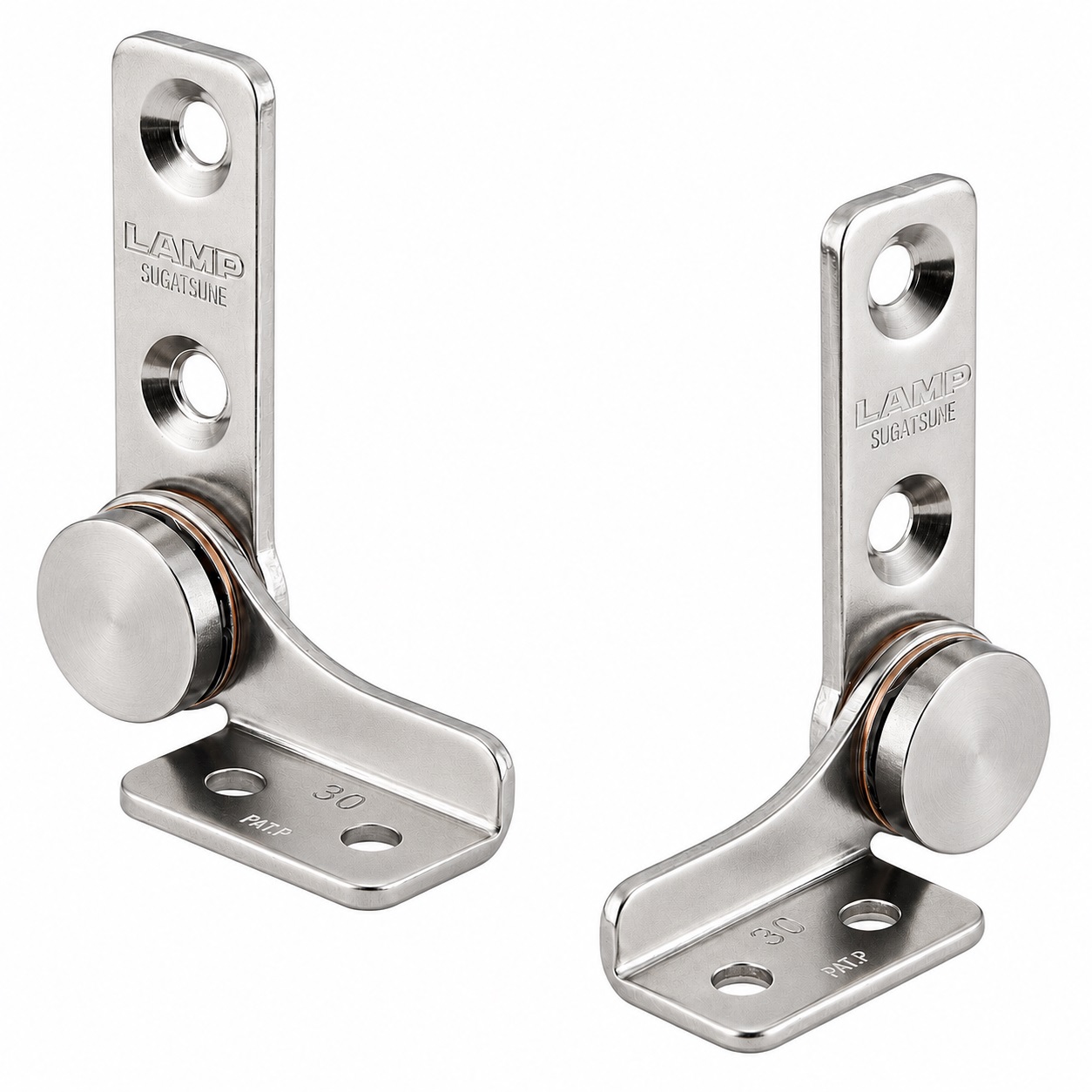

Set mit 2 hochwertigen Reibungsscharnieren (links + rechts), Drehmoment: 6 N·m, aus hochwertigem rostfreiem Edelstahl SUS430 (1.4016 bzw. X6Cr17), Oberfläche: glänzend poliert, HG-TB30 (HG-TB30L und HG-TB30R)

Anwendung:

2 hochwertige Reibungsscharniere für Gerätedeckel, Möbelklappen, Monitorgehäuse und vieles mehr.

Das Drehmomentscharnier-Set HG-TB30 besteht aus einem linken (HG-TB30L) und einem rechten (HG-TB30R) Scharnier für eine symmetrische, horizontal montierte Klappenführung.



Jedes Scharnier erzeugt ein konstantes Drehmoment von 3 N·m und ermöglicht dadurch ein stufenloses Positionieren der Klappe innerhalb des geeigneten Lastbereichs.

Zusammen stellen beide Scharniere ein nominales Gesamtdrehmoment von 6 N·m bereit und verteilen die Belastung gleichmäßig auf beide Seiten.



Die Free-Stop-Funktion hält Deckel, Displays oder Geräteklappen ohne zusätzliche Rastung in der gewünschten Stellung.

Die spiegelbildliche Links-rechts-Ausführung sorgt für einen sauberen Einbau und eine stabile, kontrollierte Bewegung in beide Drehrichtungen.



Der robuste Aufbau aus Edelstahl SUS430 eignet sich besonders für Geräte, Möbel und technische Einbauten.

Die hochwertigen Reibungsscharniere HG-TB30 eignen sich unter anderem perfekt für:

• LCD-Halterungen
• Überwachungskameras
• Bedienpulte
• Maschinenabdeckungen
• Displayeinheiten
• Konsolen
• technische Gehäuse
• Gerätedeckel
• Möbelklappen
• Monitorgehäuse

Technische Details:

• Drehmoment: 6 N·m
• Gewicht: 64 g
• Größe: 52,5 mm (2-1/16″)
• Lieferbar in vier verschiedenen Drehmomentstufen: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) und 9 N·m (HG-TB45)
• Einfache Montage, stabil
• Set aus einem linken und einem rechten Drehmomentscharnier
• HG-TB30L für die linke Seite
• HG-TB30R für die rechte Seite
• Konstantes Drehmoment in beide Bewegungsrichtungen
• Stufenlose Free-Stop-Funktion
• Öffnungswinkel bis 360°
• Für horizontale Montage
• Hauptmaterial Edelstahl SUS430
• Betriebstemperatur von 0 °C bis 40 °C
• Herstellerintern mit 20.000 Öffnungs- und Schließzyklen geprüft
• Spiegelbildliche Links-rechts-Ausführung
• Für technische und industrielle Anwendungen geeignet
• Materialstärke: 2,5 mm (3/32″)
• Glänzend poliert
• witterungsbeständig, rostfrei bzw. korrosionsbeständig
• Hohe Markenqualität von Sugatsune / LAMP®

Oberfläche:

• Glänzend poliert
• Glänzend polierte Oberflächen bei Möbelbeschlägen und Komponenten verbessern die Ästhetik und verleihen ihnen ein hochwertiges, edles Erscheinungsbild
• Außerdem erleichtert die glatte Oberfläche die Reinigung und sorgt für eine geringere Anhaftung von Schmutz und Verunreinigungen

Montage:

• Zuerst müssen die Befestigungspositionen auf der Klappe und am Korpus beziehungsweise Gerätegehäuse anhand der technischen Maßzeichnung angezeichnet und vorgebohrt werden
• Das HG-TB30L wird auf der linken Seite und das HG-TB30R auf der rechten Seite montiert
• Beide Scharnierachsen müssen exakt auf gleicher Höhe liegen, waagerecht ausgerichtet sein und miteinander fluchten
• Für den erforderlichen Ausrichtungsspielraum müssen die Aufnahmebohrungen gemäß Herstellerangabe mit einer Toleranz von C0,5 leicht übermaßig ausgeführt werden
• Die senkrechten Schenkel werden mit M5-Senkkopfschrauben und die waagerechten Schenkel mit M5-Linsenkopf- oder Zylinderkopfschrauben sicher befestigt
• Anschließend muss die Klappe über den gesamten Bewegungsbereich betätigt und die sichere Positionierung in unterschiedlichen Öffnungsstellungen geprüft werden

Die Abmessungen:

• Die Maße gelten jeweils für linkes und rechtes Scharnier; die beiden Ausführungen sind spiegelbildlich
• Höhe der Drehmomentscharniere: 52,5 mm (2-1/16″)
• Tiefe: 42,5 mm (1-43/64″)
• Breite: 19 mm (3/4″)



Für weitere Maße und Details siehe technische Zeichnung.

Material:

• Die Reibungsscharniere HG-TB30 werden aus hochwertigem rostfreiem Edelstahl SUS430 (1.4016 bzw. X6Cr17) hergestellt
• Edelstahl SUS430 (1.4016) bietet eine solide Korrosionsbeständigkeit für trockene bis mäßig feuchte Innenräume und ist damit gut für Möbel- und Industriebeschläge ohne Chloridbelastung geeignet
• Er ist ferromagnetisch und damit ideal für Magnetschnäpper, Rastmechaniken und Gegenplatten

Im Lieferumfang enthalten:

• 1 Set Drehmomentscharniere HG-TB30 (HG-TB30L und HG-TB30R) aus hochwertigem rostfreiem Edelstahl SUS430, glänzend poliert
• Dieser Artikel enthält keine Befestigungsschrauben

Produktvideo anschauen:

Artikelnummern des Herstellers:

• Artikel Kennnummer: HG-TB30L und HG-TB30R (alternativ: 170-012-416 und 170-012-415)
• Artikelnummer: HG-TB30
• GTIN Nummer (EAN, UPC): 4510932004114 und 4510932004107

Hersteller: Sugatsune / LAMP® (Japan)
