Beschreibung

Hochwertiges robustes Kastenschloss, aus massivem Zinkdruckguss, Oberfläche: schwarz, 14.01.062-5, Durchmesser: ⌀19 mm (3/4″), Ausführung: linksschließend

Anwendung:

Robustes Aufschraubschloss für Schranktüren, Möbeltüren, Büroschränke, Aktenschränke und vieles mehr.

Ausführung: linksschließend. Linksschließend bedeutet, dass die Möbelscharniere auf der linken Seite der Tür sind und sich der Türgriff und das Schloss auf der rechten Seite befinden (Ansicht von außen auf die geschlossene Tür).

Das Aufschraubschloss 14.01.062-5 dient zur zuverlässigen Verriegelung von Möbeltüren und Schranktüren aus Holz oder Holzwerkstoffen.

Die Ausführung linksschließend ist speziell für links angeschlagene Türen vorgesehen und ermöglicht dadurch eine passend ausgerichtete Verriegelung. Der Zylinder mit ⌀19 mm (3/4″) und 22 mm (55/64″) Länge ermöglicht eine kompakte Montage und eignet sich für zahlreiche typische Möbelkonstruktionen.

Die gleichschließende D20-Ausführung ermöglicht die Verwendung desselben Schlüssels für mehrere entsprechend codierte Schlösser und vereinfacht damit die Bedienung größerer Möbelanlagen.

Das kompakte 40 x 40 mm (1-37/64″) große Schlossgehäuse benötigt nur wenig Montagefläche auf der Innenseite der Möbeltür.

Die hochwertigen Aufschraubschlösser 14.01.062-5 eignen sich unter anderem perfekt für:

• Holzschränke
• Sideboards
• Aufbewahrungsmöbel
• Schranktüren
• Möbeltüren
• Büroschränke
• Aktenschränke

Technische Details:

• Ausführung: linksschließend
• Gewicht: 96 g
• Durchmesser: ⌀19 mm (3/4″)
• Erhältlich in 2 Farben: vernickelt und schwarz, in 2 Ausführungen: linksschließend und rechtsschließend, sowie in 2 Typen: gleichschließend und verschiedenschließend
• Einfache Montage, stabil
• Gleichschließend D20
• Zylinder ⌀19 mm (3/4″)
• Dornmaß 25 mm (63/64″)
• Kompaktes Gehäuse 40 x 40 mm (1-37/64″)
• Vier Befestigungsbohrungen ⌀4,3 mm
• Lochabstand 30,7 x 30,7 mm (1-13/64″)
• Riegelbreite 20 mm (25/32″)
• Aufschraubmontage
• Mechanische Verriegelung
• Für Holzmöbel geeignet
• Schwarz
• Zamak, Zinkdruckguss
• Hohe Markenqualität von UMAXO®

Oberfläche:

• Schwarz
• Schwarze Oberflächen strahlen eine zeitlose Eleganz aus und können dazu beitragen, einen Raum luxuriöser und stilvoller wirken zu lassen
• Während Einrichtungsstile sich ändern können, bleibt Schwarz immer eine sichere Wahl, die sich leicht an neue Trends anpassen lässt
• Schwarze Oberflächen können in verschiedenen Räumen verwendet werden, sei es in der Küche, im Wohnzimmer oder im Büro

Montage:

• Die Befestigung erfolgt mit Senkkopf-Holzschrauben ⌀3,5 bis ⌀4 mm, Länge: 15 bis 16 mm (nicht im Lieferumfang enthalten)
• Zuerst muss die Position des Schlosses auf der Innenseite der linken Möbeltür anhand des Dornmaßes von 25 mm (63/64″) festgelegt werden
• Danach muss eine passende Durchgangsbohrung für den ⌀19 mm (3/4″) Zylinder hergestellt werden
• Das Kastenschloss wird mit dem Zylinder durch die Bohrung geführt und mit den vier Befestigungsbohrungen auf der Innenseite der Tür ausgerichtet
• Anschließend wird das Schloss mit vier geeigneten Senkkopf-Holzschrauben befestigt
• Das passende Schließblech bzw. Gegenstück wird am Möbelkorpus so positioniert, dass der 20 mm (25/32″) breite Riegel beim Abschließen ohne Verspannung eingreifen kann (für weitere Details, siehe Montagezeichnung)



Die Abmessungen:

• Gehäuse: 40 x 40 mm (1-37/64″)
• Durchmesser des Zylinders: ⌀19 mm (3/4″)
• Länge des Zylinders: 22 mm (55/64″)
• Dornmaß: 25 mm (63/64″)
• Befestigungslochabstand horizontal und vertikal: 30,7 mm (1-13/64″)
• Befestigungsbohrungen: ⌀4,3 mm
• Riegelbreite: 20 mm (25/32″)
• Riegelüberstand: 9 mm
• Riegeldicke: 3,7 mm (9/64″)



Für weitere Maße und Details siehe technische Zeichnung.

Material:

• Die Aufschraubschlösser 14.01.062-5 werden aus massivem Zinkdruckguss hergestellt
• Industrie- und Möbelbeschläge aus Zamak bieten eine hochwertige Optik und Haptik, die langlebig und wertig wirken
• Durch die hohe Stabilität und Korrosionsbeständigkeit bleiben sie auch bei täglichem Gebrauch zuverlässig und rostfrei

Im Lieferumfang enthalten:

• 1 Stück Aufschraubschloss 14.01.062-5 aus massivem Zinkdruckguss, schwarz, 19 mm (3/4″), Ausführung: linksschließend

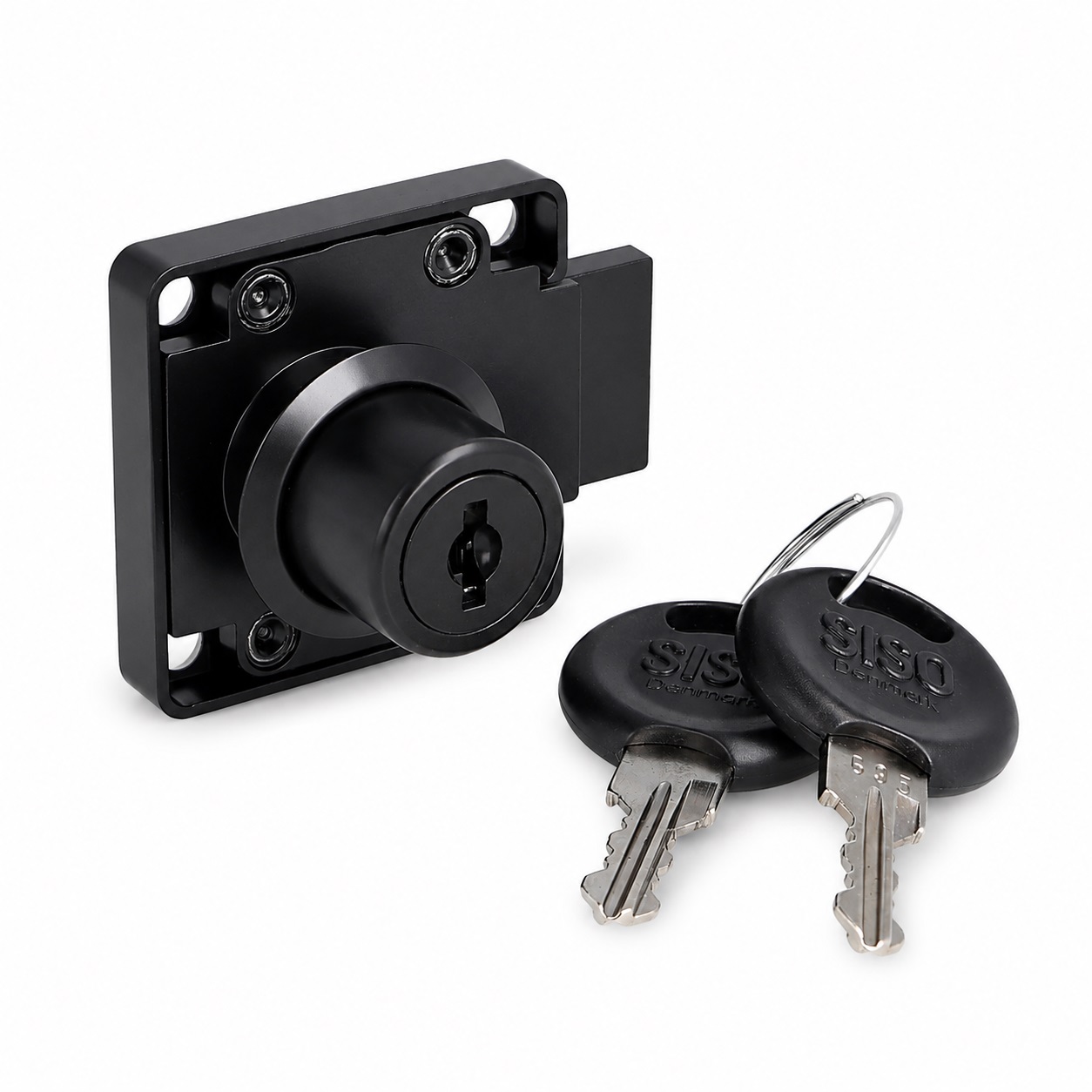

• 2 Stück Schlüssel mit Griff aus schwarzem Kunststoff
• Dieser Artikel enthält keine Befestigungsschrauben

Zusätzliche Informationen:

• Reach Declaration herunterladen

Artikelnummern des Herstellers:

• Artikel Kennnummer: 14.01.062-5
• GTIN Nummer (EAN, UPC): 5704866504942

Hersteller: SISO Denmark
